预埋件尺寸施工图纸说明

没有配置防雷网避雷措施的，按照预埋件尺寸施工即可.

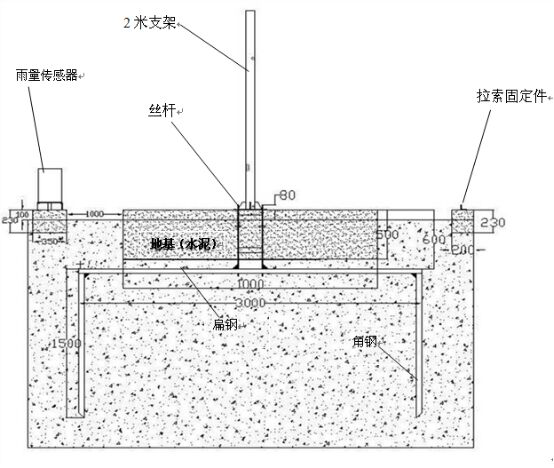

1. 如图所示，将扁钢和角钢焊接成的防雷网安装在距离地面深600mm处（防雷网结构俯视图见下页）。

2. 安装好防雷网后，再将丝杆一端焊接在扁钢上，另一端依次穿过土层和地基最终保证有80mm露出地面，用于固定支架底座。

3. 在离中心3M处360°等分安装3个固定拉索的预埋件，用来安装防风索。

4. 如图示安装支架，用4个￠10平垫，4个￠10弹垫，4个M10螺母固定支架。

1.将钢丝拉索分别系在3花兰螺丝圆孔上。

2.将3个花兰螺丝挂钩钩在1.8米杆拉索耳朵孔中。

备注：拉索另一端固定到地面，安装方式及尺寸。

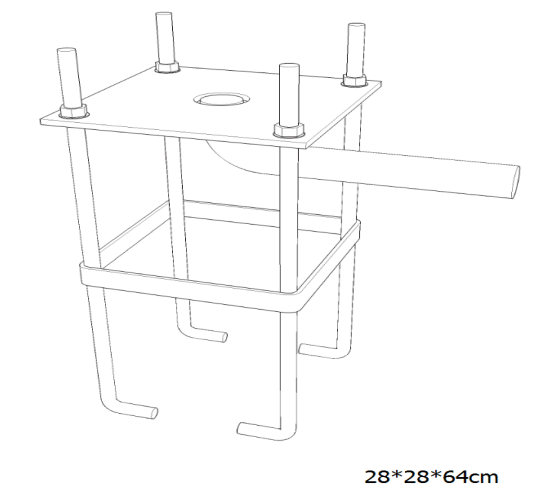

预埋件施工尺寸

50*50深度80即可.混凝土浇筑强度不低于C40.
